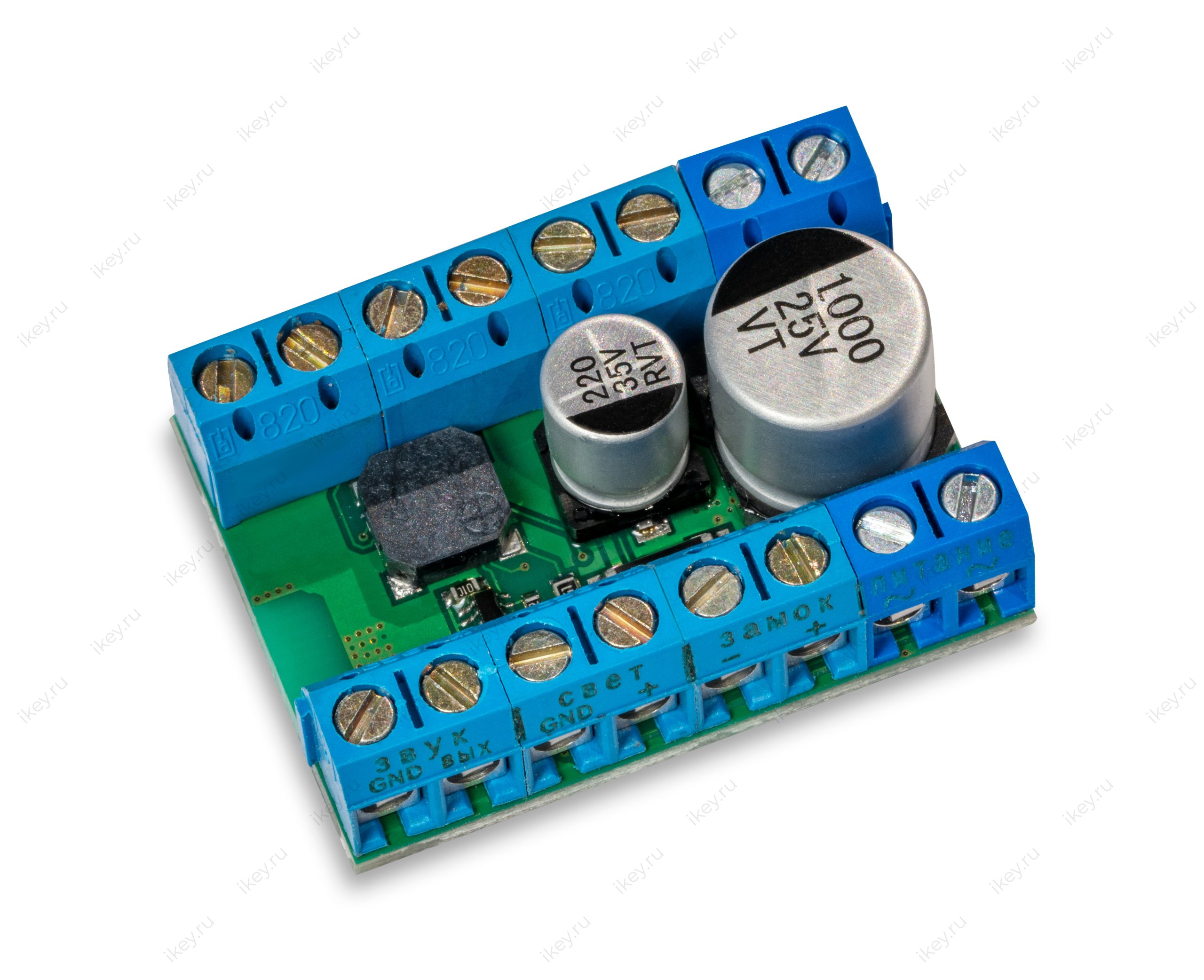

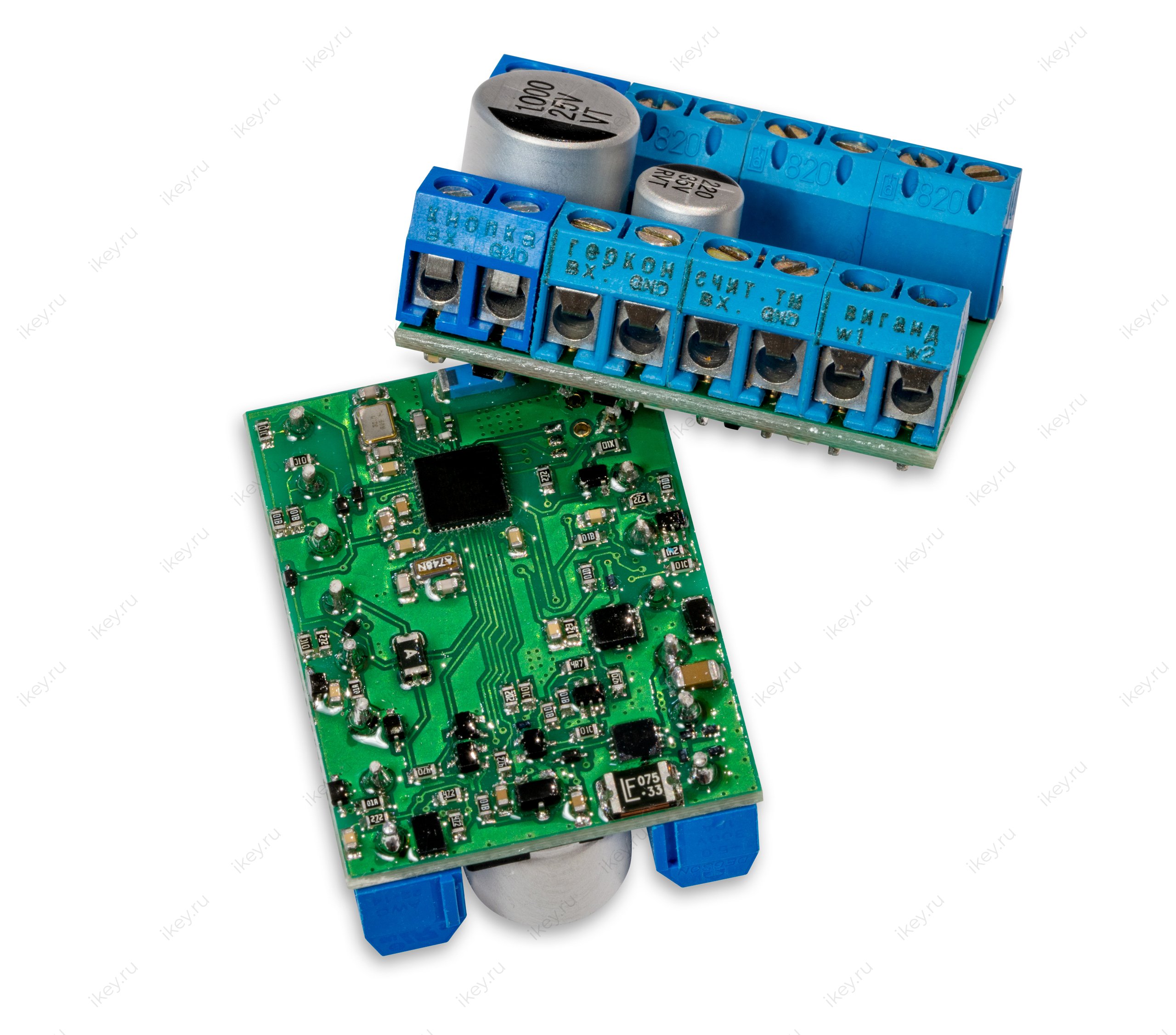

Контроллер ключей iLock

Контроллер с возможностью конфигурации по BLE.
Открытие возможно как ключами формата Dallas, так и через приложение на телефоне, по Bluetooth.
Гибкие настройки, позволяющие применить контроллер под свою задачу.

• Встроенный выпрямитель. Можно питать как от постоянного, так и от переменного напряжения.
• Схема размагничивания замка.
• Настраиваемый вывод NC/NO для возможности подключения "к кнопке" уже существующей системы.
• Вход Wiegand для подключения внешних RFID считывателей.
• Работа как с электромагнитными, так и электромеханическими замками.
• Просмотр статуса всех входов/выходов, в т.ч. напряжения питания.
• Просмотр, редактирование, сохранение ключей пользователей (вкладка "Журнал").
• Возможность разрешить/запретить пользователям (уже имеющим рабочий ключ) добавлять новые коды ключей.
• Обновление прошивки по блютус.
• Размер 40х30х18 мм.
• Напряжение питания 7-20В.



Производитель iKey.

Скриншоты приложения администратора:

Раздел «Об устройстве»

Идентификатор замка: уникальный номер устройства.

Версия прошивки: отображается текущая и доступная для обновления версия прошивки устройства.

Заметка об iLock: любой текст, который будет отображаться в приложении пользователя iLock User. Например, название или телефон обслуживающей организации.

Сервисный пароль: пароль, используемый для подключения к устройству с использованием приложения администратора.

Сброс iLock: возможность очистить память устройства, удалить настройки или ключи.

Раздел конфигурации

Режим сбора ключей: при активации устройство добавляет в память все считанные коды ключей и открывает замок.

Приём по Виганд: разрешает прием данных со входов Wiegand. Вход TM работает всегда и не зависит от этой настройки.

Режим триггер: меняет состояние замка на противоположное, при каждом считывании зарегистрированного ключа или нажатии кнопки выхода.

Время открытия двери: время, в течение которого замок будет открыт при нажатии кнопки выхода или считывания зарегистрированного ключа. В режиме триггера никакого значения не имеет.

Импульс на выходе "Звук" (nc/no, откр. коллектор): определяет длительность импульса на клемме «Звук», который может использоваться для управления исполнительными устройствами, заведен на кнопку открытия другого контроллера/домофона или управлять звуковым/световым сигналом внешнего RFID считывателя. iLock притягиватет клемму к минусу (к 0) или отпускает шину. Питание на эту клемму iLock не выводит. При подключении внешнего зуммера его положительный контакт подключается к +12В (клемма "+" замка), а отрицательный к этой клемме.

Инверсия состояния "Звук" (nc/no, откр. коллектор): инвертируюет состояние. При выборе состояния "Свободное" клемма "Звук" притягивается к нулю в момент открытия двери на время, заданное настройкой длительности имупульса. При включении инверсии наоборот, шина отпускается на время импульса, а всё остальное время клемма притянута к нулю.

Геркон двери: позволяет избежать хлопка при закрытии двери. На двери устанавливается NO геркон. После открытия замка контроллер ожидает замыкания шины (закрытия двери) + отсчитывает 3 секунды, после чего подает питание на замок.

Инверсия состояния замка: инвертирует подачу питания на замок. При снятой инверсии, питание на электромагнитный замок подается всё время, пока состояние «закрыто». При установке инверсии питание будет подаваться только в момент открытия замка.

Разрешение работы с iLock user: позволяет пользователям открывать дверь используя приложение iLock User, при условии, что в приложении добавлен код ключа, идентичный зарегистрированному ТМ ключу (указанному на корпусе, 8 байт). Для открытия используется Bluetooth интерфейс.

Добавление ключей пользователем: разрешает пользователям, имеющим уже зарегистрированные в памяти контроллера ключи, добавлять (прописывать) новые ключи в память устройства самостоятельно, используя пользовательское приложение и определенную последовательность.

Авторизация замыканием контактов: в случае утраты сервисного пароля можно войти в администрирование iLock путем замыкания специальных контактов на плате устройства. Если настройку отключить, то доступ через замыкание контактов будет отключён. Сбросить, удалить ключи или изменить настройки контроллера без пароля будет невозможно.

Раздел «Сигналы и индикация».

Инверсия светодиода: инвертирует состояние выхода для подключения светодиода ТМ считывателя. При отключённой инверсии питание на светодиод подается всё время, пока замок закрыт и снимается на время открытия. Выход имеет ограничительный резистор, установка внешнего резистора не требуется.

Встроенный зуммер: включает/отключает работу встроенного зуммера. Встроенный зуммер подаёт сигнал при каждом считывании кода ключа (независимо от того, через какой интефейс он поступил). Если считан незарегистрированный ключ, то прозвучит 3 коротких сигнала.

Скриншоты приложения пользователя:

Приложение администратора

Приложение пользователя
